前言：半導體Optics 光學之範圍又深又廣，除Package Level (CPO、Optic I/O) 及 Pluggable Optic 外更有Rack Level Optic， 由於業界標準未真正定案，加上媒體報導及分析比較碎片化，讀者會很容易把不同架構及方案混亂，花了不少時間整理，才找到一個比較清晰的分析方向。
本篇內容將基於台積電COUPE 平台及Ayar Labs 產品為主軸，以其標準及準確的定議來解讀目前市場上被熱議的「CPO」及「雷射光源」及一些相關的謎思，亦用來驗證下Serenity 力推Laser 光源股 $SIVE 的真正實力。
當初開始研究Ayar Labs 的時間，一直默認了光源一定是他自己做的，完全忽略了$SIVE 的存在，也很佩服Serenity 可以精準地找出半導體的關鍵 Choke Points，更利害的是可以一直抱著不沽。這篇初步研究及驗證$SIVE 的文章，也算是向他致敬。

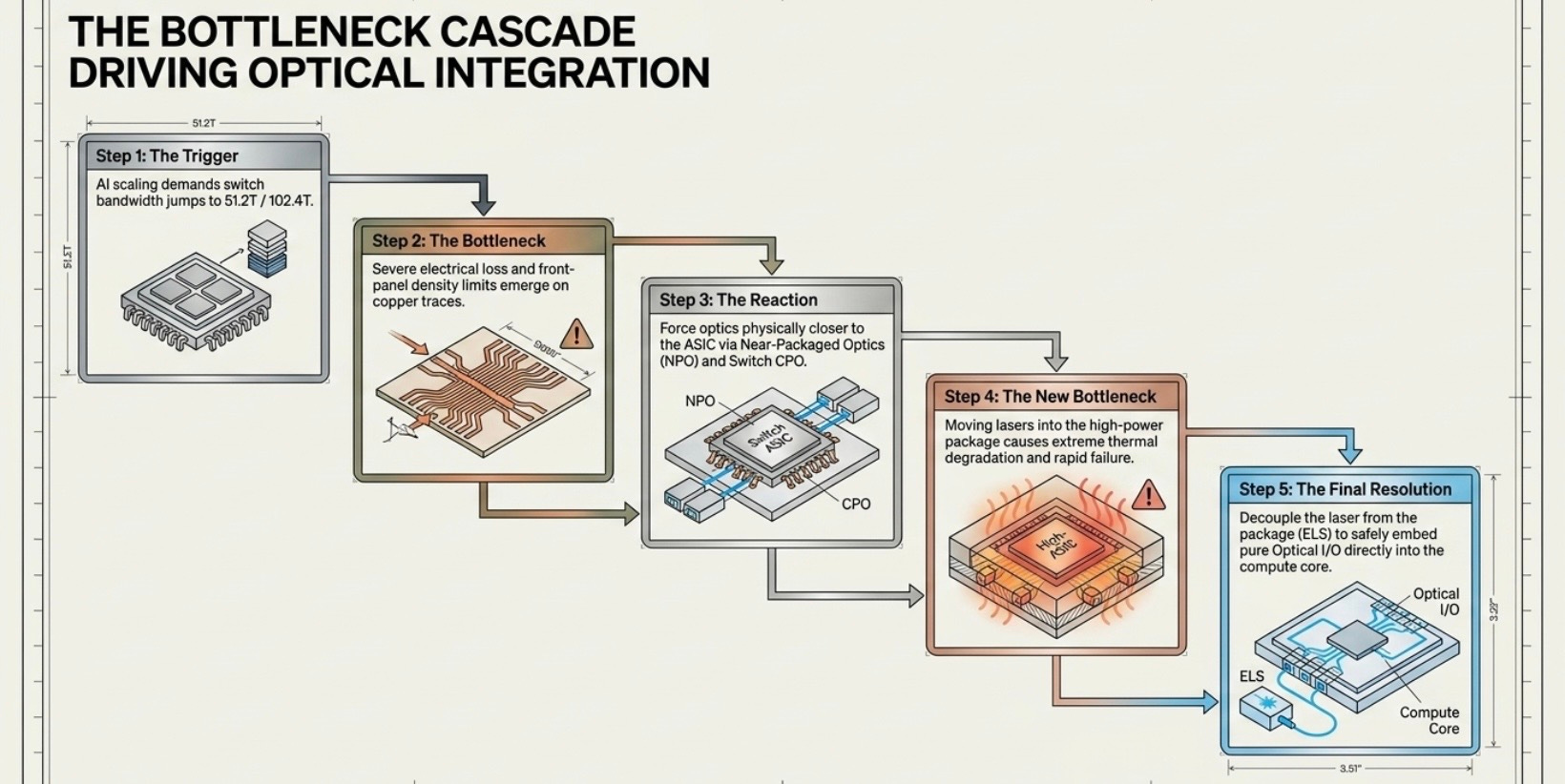

「光進銅退」是一條被 AI scaling law 強迫推進的基礎設施演化路線

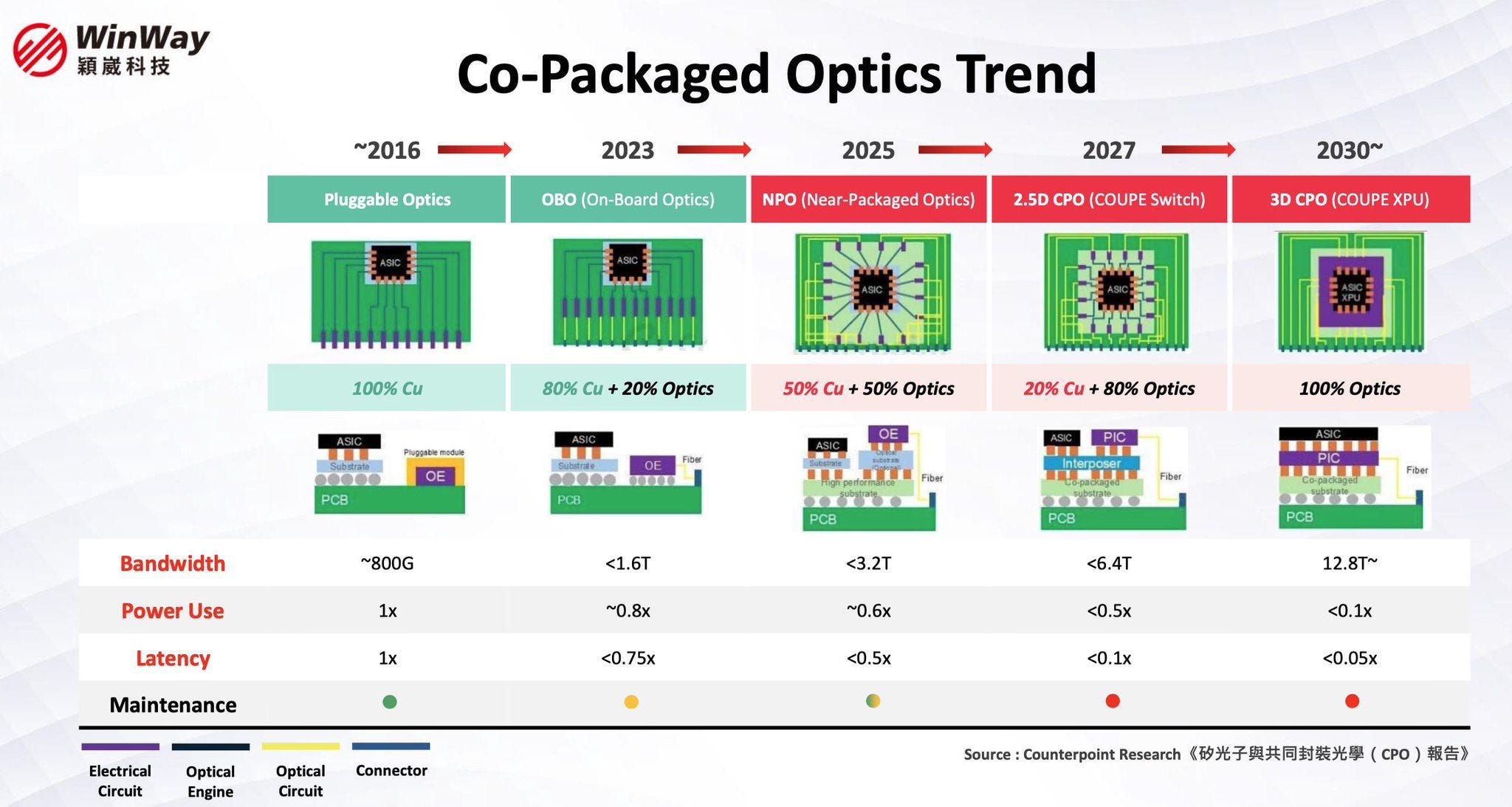

當 GPU 數量、模型參數與集群規模持續爆炸後，傳統 electrical interconnect 已逐漸成為 AI scaling 的主要瓶頸。因此，整個產業開始把「光」從原本只是 datacenter networking 的角色，逐步提升為 AI compute fabric 的核心。這條路線並不是直接從 Pluggable Optics 跳到 Optical I/O，而是經歷數個清晰的中間階段。

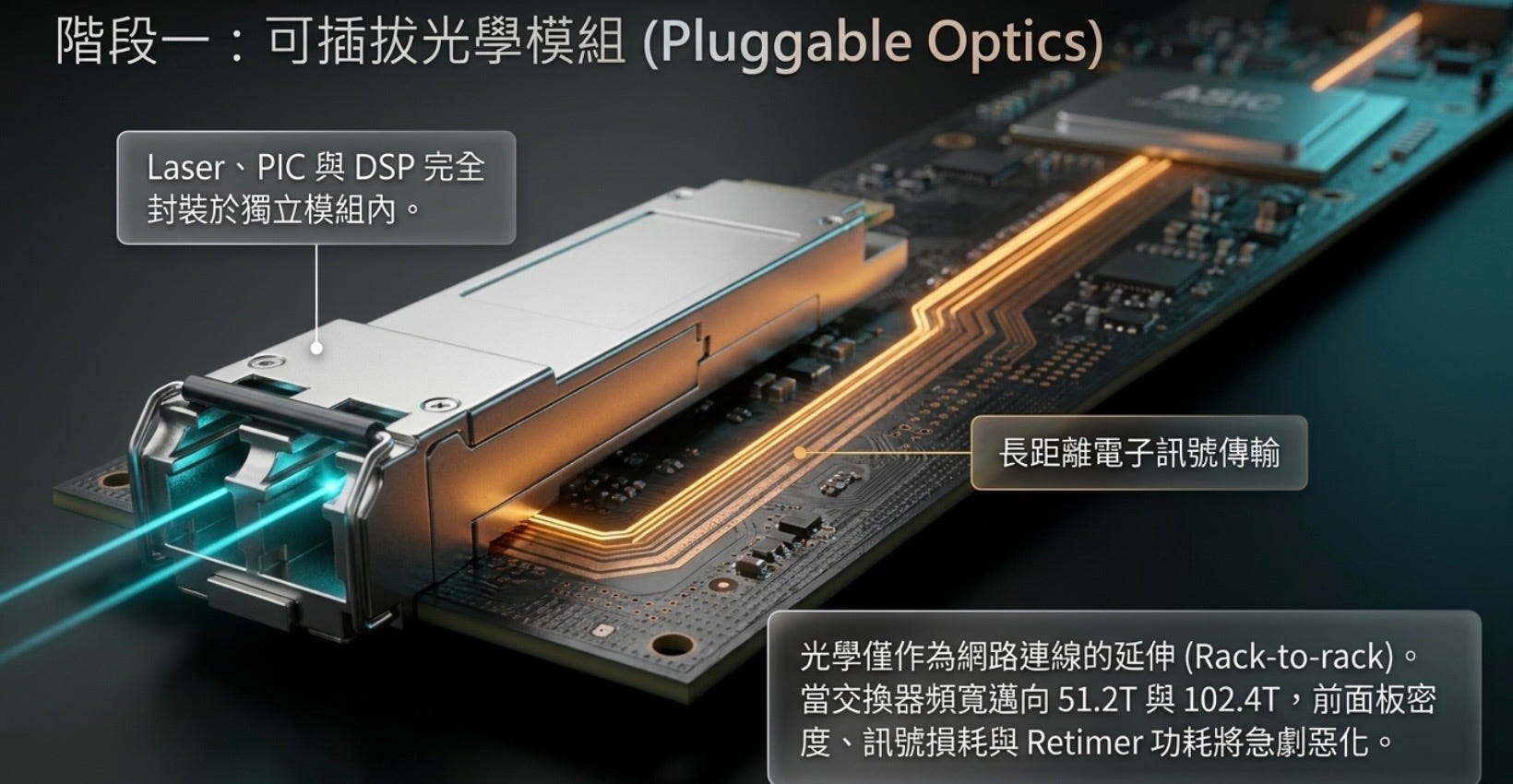

最早的階段，是傳統的 Pluggable Optics 時代。這也是目前仍佔主流的資料中心架構。光學模組仍是獨立可插拔元件，透過 QSFP、OSFP 等模組與 Switch ASIC 連接。此時 Optics 的角色仍非常傳統：它只是 Network Connectivity 的延伸，用來處理 Rack-to-Rack、Switch-to-Switch 的高速傳輸。Laser、PIC、DSP 都位於 module 內部，與 ASIC 完全分離。這個架構最大的優勢是維修性與生態成熟，但缺點也開始浮現：當 Switch Bandwidth 從 25.6T 推進到 51.2T、102.4T 後，Front-Panel Density、Electrical loss 與 Retimer power 開始急劇惡化。

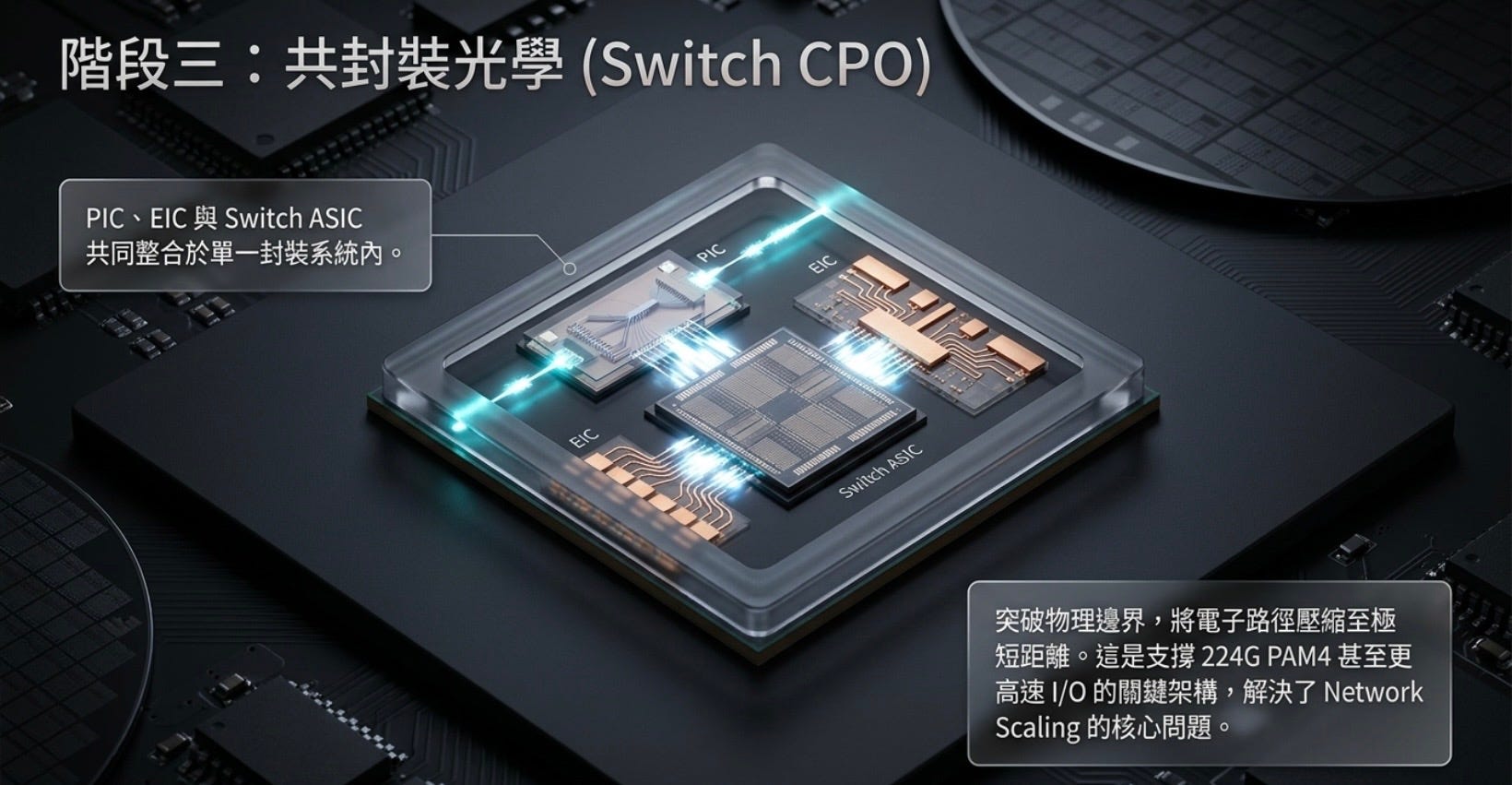

接下來便是真正的 Switch CPO（Co-Packaged Optics）時代。這也是目前 Broadcom 與 NVIDIA 正在大力推進的方向。此時 Optics 不再只是靠近 Switch，而是真正進入 Package。PIC、EIC 與 Switch ASIC 被共同整合在同一封裝系統內，目的是把 Electrical Path 壓縮到極短距離，以支撐 224G 甚至未來更高速的 I/O。這個階段的核心問題仍是 Network Scaling，也就是如何讓 Switch Bandwidth 繼續擴張。
然而，當 Optics 開始大量進入 Package 後，新的問題也隨之浮現：Laser 成為新的瓶頸。因為 AI switch ASIC 功耗可能高達數千瓦，laser 若放在 package 附近，會面臨嚴重 thermal degradation、壽命與維修問題。因此，產業開始進入第四階段：ELS（External Laser Source）。

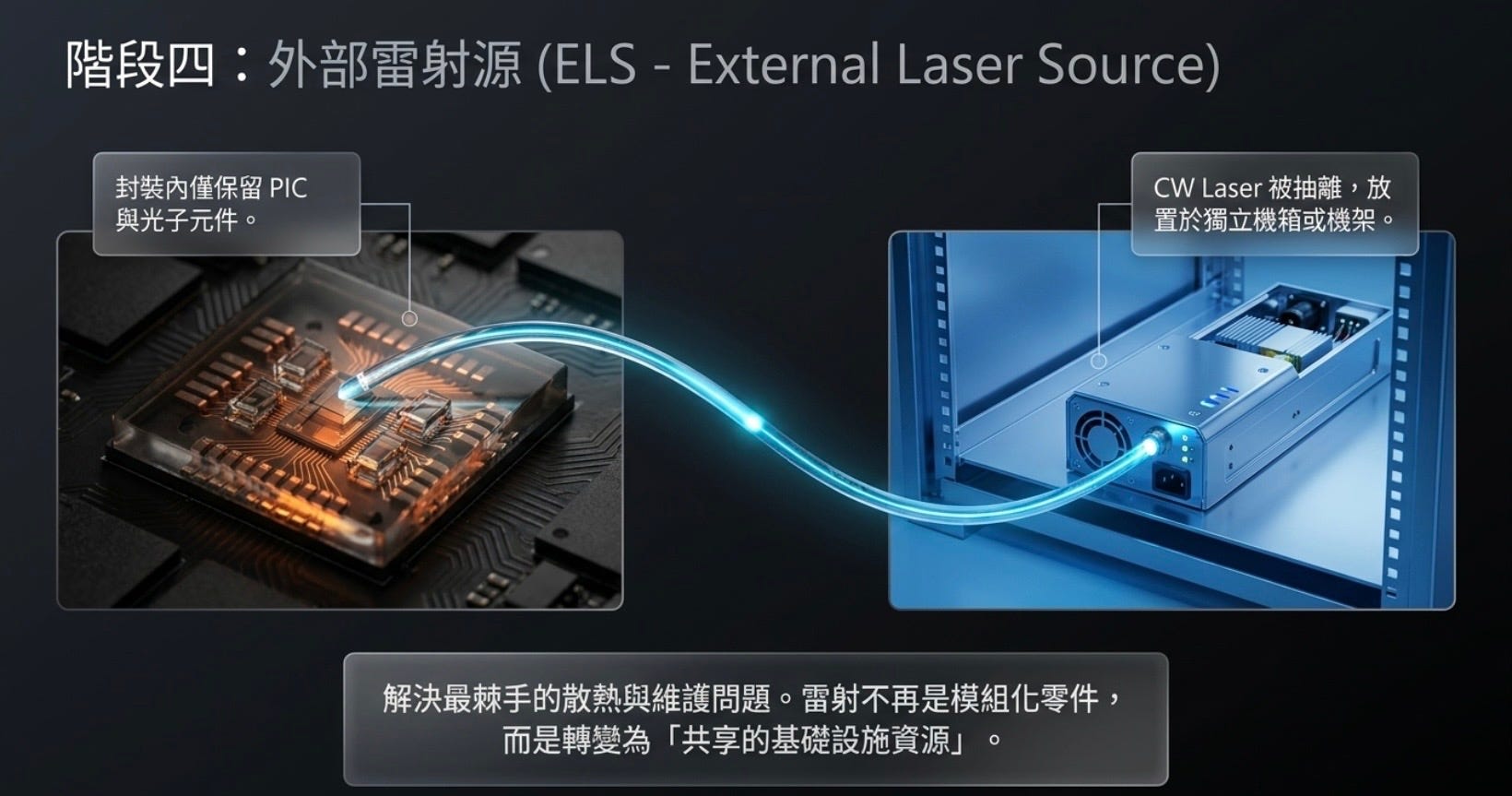

ELS 的核心概念，是把 Laser 從 Package 中抽離。Package 上只保留 PIC、Modulator、Detector 等光子元件，而真正發光的 CW laser 被集中放置於 Rack-Level 的獨立模組中。這代表 Laser 不再是 module component，而是 Shared infrastructure Resource。NVIDIA 現在的 Photonics Switch 架構，就是最典型的 CPO + ELS 路線。這一步非常關鍵，因為它解決了 AI Optical Scaling 中最難的 Thermal 與 Serviceability 問題。
當 Switch Optics 成熟後，下一步才是真正的 Optical I/O 時代。這也是目前 Ayar Labs、Intel 與 NVIDIA 長期 Roadmap 的核心方向。與 Switch CPO 不同，Optical I/O 已不再只是 Networking 問題，而是 Compute Architecture 問題。此時 Optics 開始進入 GPU/XPU package，目的是解決 GPU-to-GPU Bandwidth、Memory Wall、Rack-Scale Compute 的限制。
這代表光不再只是資料中心「連接技術」，而是 AI Compute Fabric 本身的一部分。GPU 之間、GPU 與 Memory Pool 之間、甚至 Rack-Level Scale-up Fabric，都可能進入 Optical Domain。這一步的難度遠高於 Switch CPO，因為 GPU Package 本身已包含 HBM、超高功耗與極高 Thermal Density，因此需要更先進的 Photonics Integration 與 Packaging 技術，例如 TSMC 的 COUPE 平台。
從 Pluggable Optics 到 Optical I/O 的演進，本質上是一條「光逐步逼近 GPU」的路線圖。Switch CPO 是在Scale Network，而真正的Optic I/O 是在Scale Compute。
台積電於5月14日在新竹的 Taiwan Technology Symposium舉辦技術論壇上，台積電業務開發資深副總經理暨副共同營運長張曉強表示：「談到運算，離不開電子；但談到訊號傳輸，離不開光子。」在AI資料中心裡，不只單顆晶片要算得快，晶片與晶片之間也必須以高頻寬、低延遲的方式連接。當資料量持續放大，用光訊號取代部分電訊號傳輸，就成為解決未來資料中心瓶頸的重要方向。
他特別強調：「大家要記住一個詞，叫COUPE (Compact Universal Photonic Engine)，緊湊型通用光子引擎。」這是台積電提出的光子引擎技術，透過3DIC技術，將PIC（光子積體電路）與EIC（電子積體電路）垂直封裝在更靠近邏輯晶片的位置，目標是縮短訊號傳輸距離，提升晶片與晶片之間的資料傳輸效率。
COUPE 採用台積電的 3D 晶片堆疊技術（如 SoIC），將負責電子訊號處理的 EIC（電子積體電路）與負責光學傳輸的 PIC（光子積體電路）垂直緊密堆疊在一起。它將不同功能的晶粒（Die）整合在同一個架構下運作，這本身就是一個高度複雜的系統平台。
連接運算與光通訊的「統一標準」
傳統晶片間傳輸依賴銅線，面對龐大的 AI 算力容易產生延遲與高耗能。COUPE 則是將「光引擎」模組標準化，無論客戶是哪家科技巨頭，都可以利用這個通用平台來進行光電轉換，實現極高速、超低能耗的資料傳輸。
可疊加於其他先進封裝之上

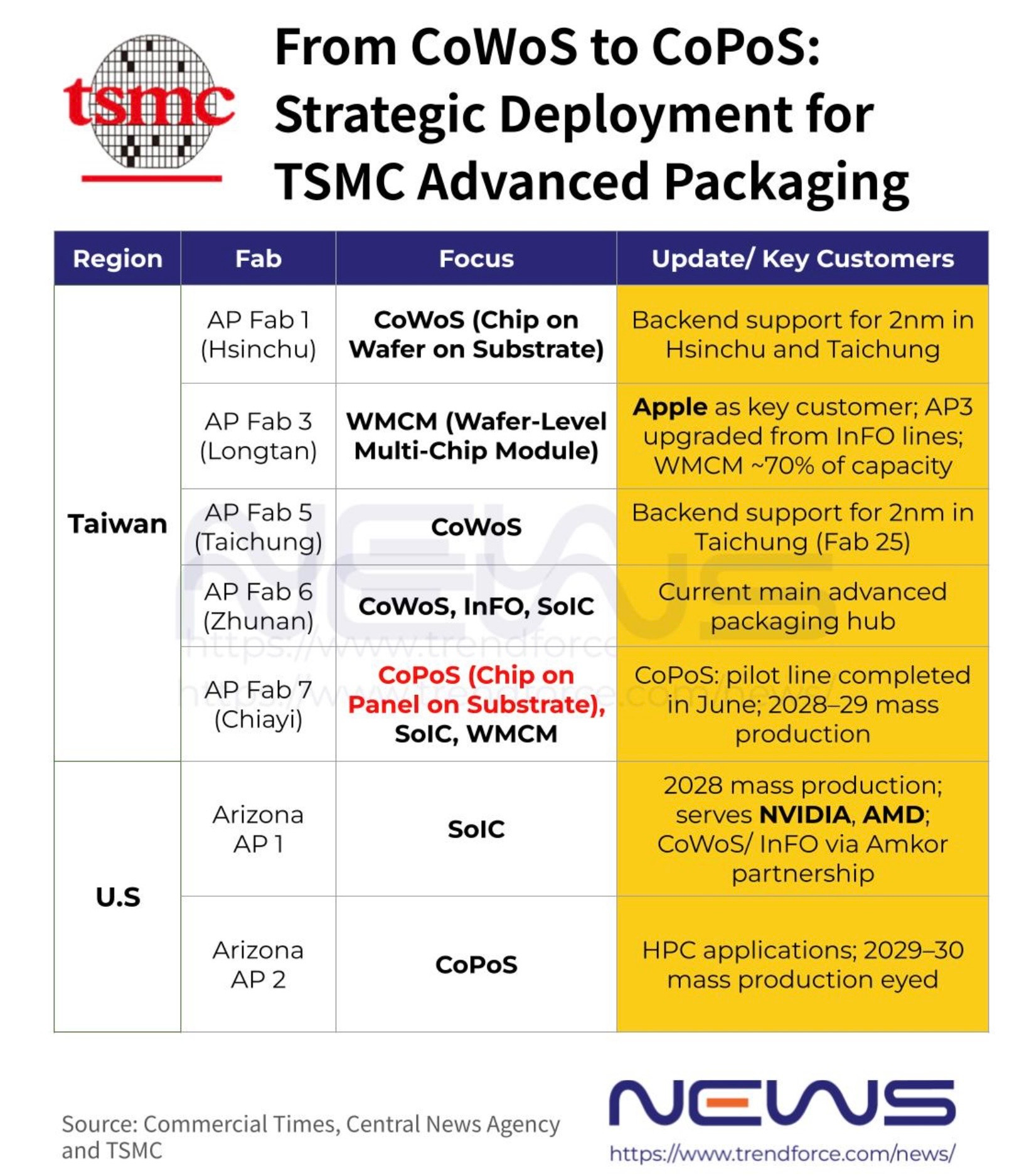

COUPE 不會取代台積電原有的 CoWoS 封裝技術。相反地，它是與 CoWoS 完美搭配的解決方案：
CoWoS 負責把 AI 運算晶片（GPU）與記憶體（HBM）擺在同一個平面上。
COUPE 則是疊加在這些基礎上，為晶片提供光學傳輸的能力。
因為它提供了一個標準化的基礎架構，讓各種光電元件與運算晶片能夠在這個平台上運作並發揮極致效能。COUPE 跟後段先進封裝配合密不可分，範圍太大，下一篇再分開寫。

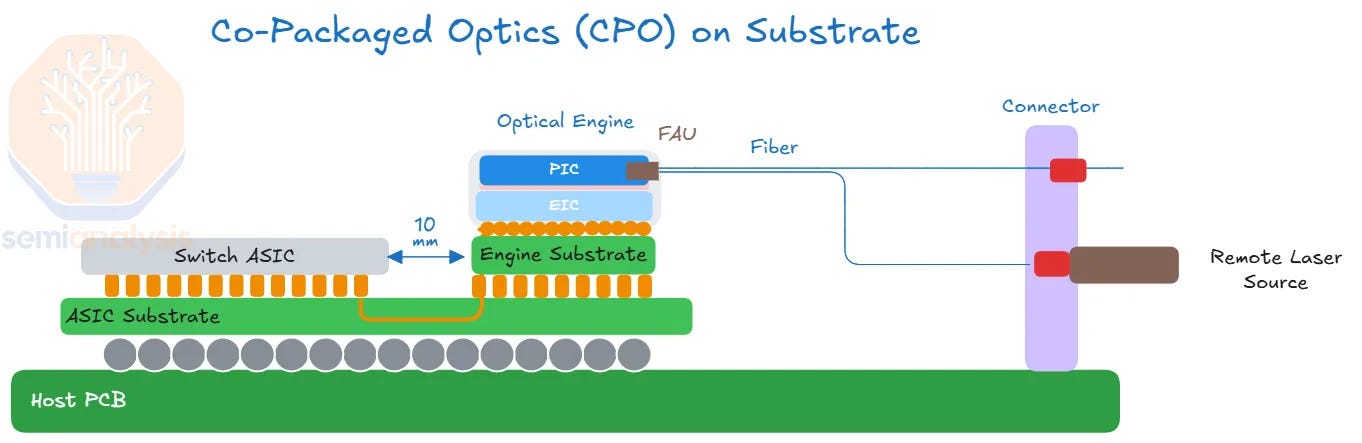

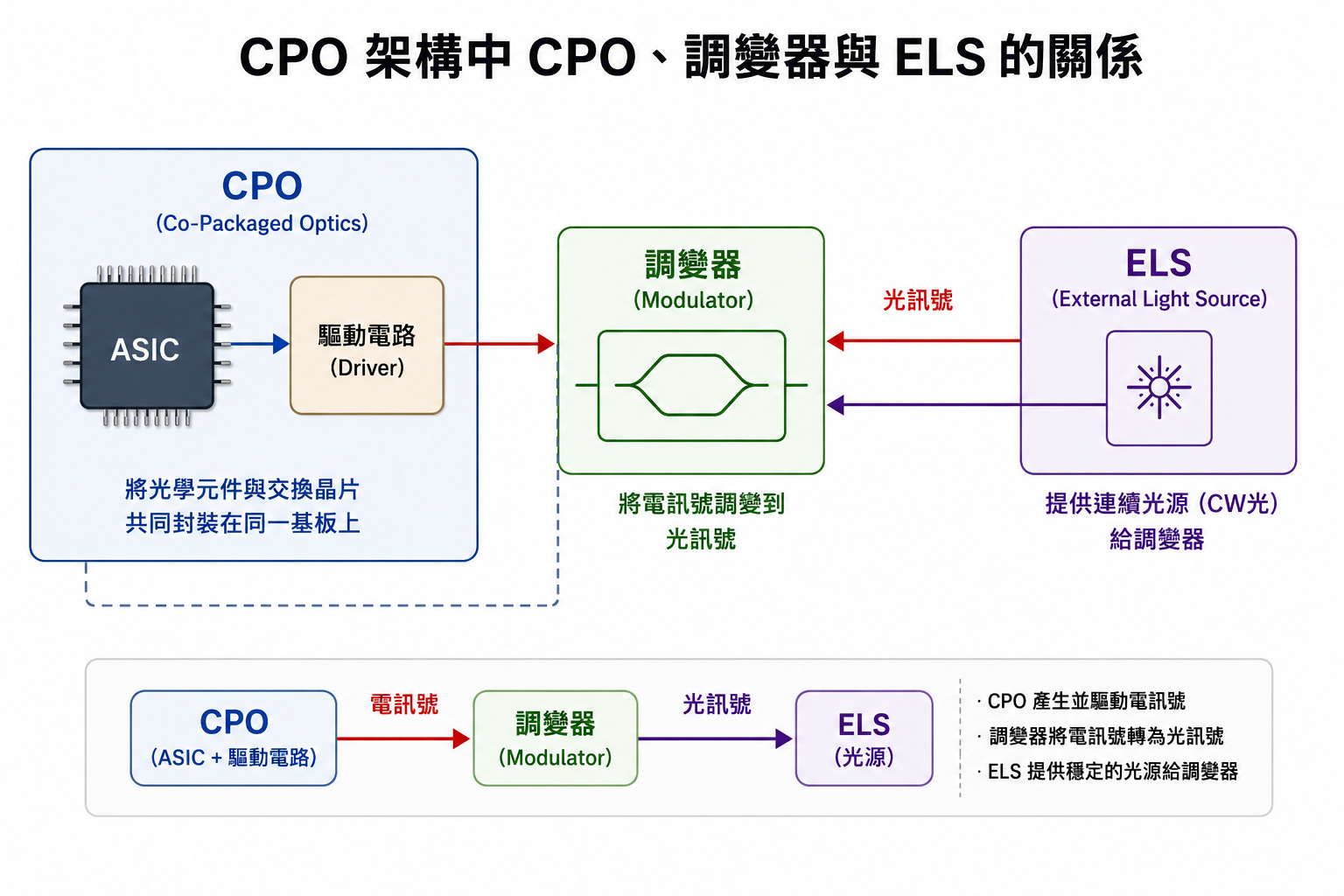

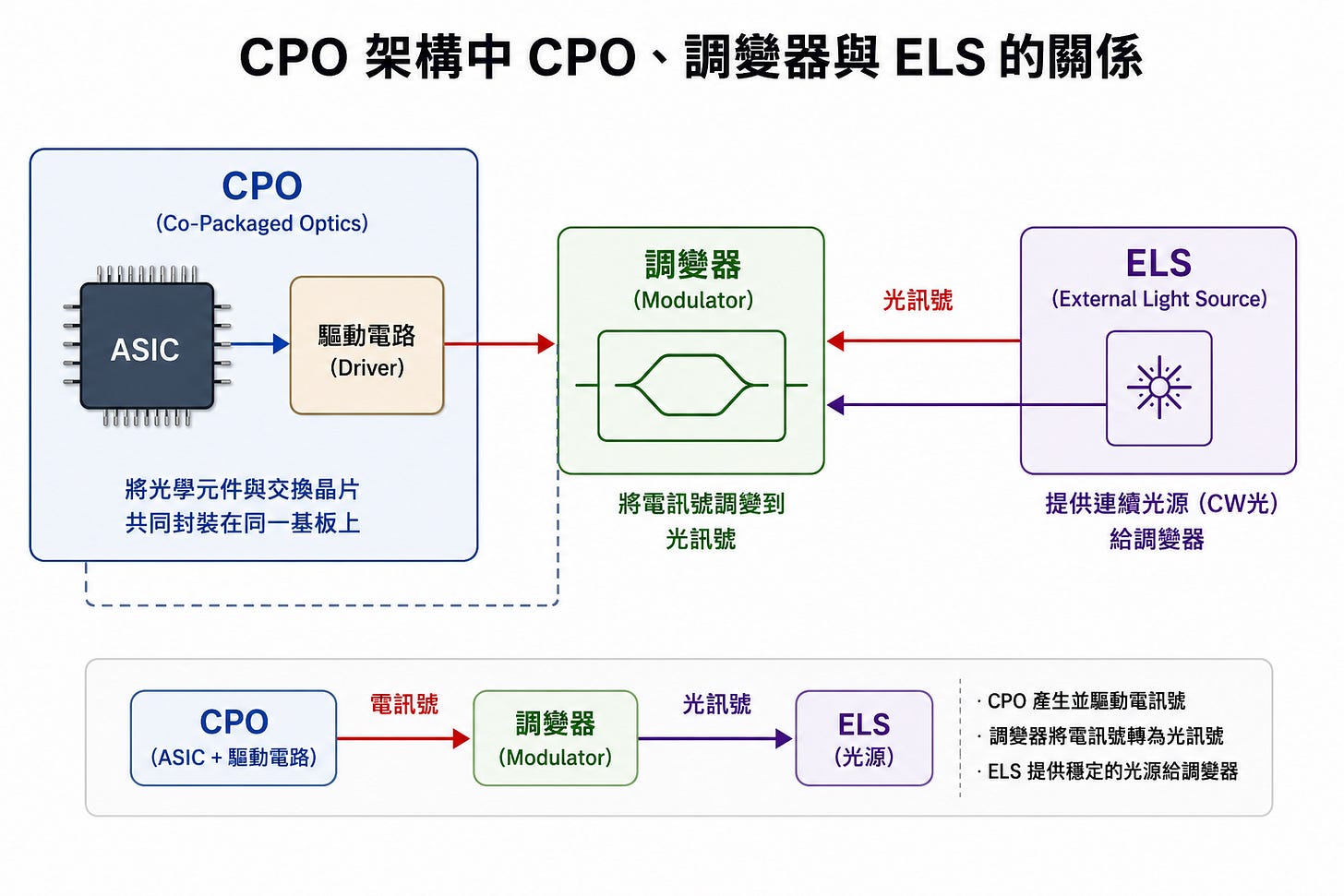

值得一提的是TSMC 宣告 COUPE 是「全球第一個 200Gbps microring 調變器」的 CPO 解決方案，並把量產年份釘在 2026。關於調變器，又是另一個分支技術，為免混亂先不深入探討。簡單的解釋就是Co-Package 封裝EIP、PIC 時候是不帶雷射光源。（是的，跟早期說法及博通的方案有別），調變器的作用就是以外部光源與Die 之間的訊號轉換橋樑。
CPO 規格戰其實有兩條路: Mach-Zehnder 調變器（大廠主流、訊號完整度好但占面積）與 microring 調變器（小、省電，但溫漂控制難）。NVIDIA Spectrum-X Photonics 用的是 Mach-Zehnder 派系，Broadcom 第三代 200G/lane CPO 平台這週也加入戰局，兩家都靠 Mach-Zehnder 站穩第一階段。
TSMC 押 microring 是另一場賭注。200Gbps/lane 用 microring 跑通，等於是「每光纖頻寬翻倍、每 GPU 光連接數減半」的設計自由度——這對 scale-up domain 從 72 GPU 擴到 144、288 GPU 的 Rubin Ultra 時代，是直接的封裝面積解放。
這個選擇也與後續要寫的Ayar Labs TereaPHY 及 SuperNova 方案有關，更與SIVE 的技術主導有直接關係。

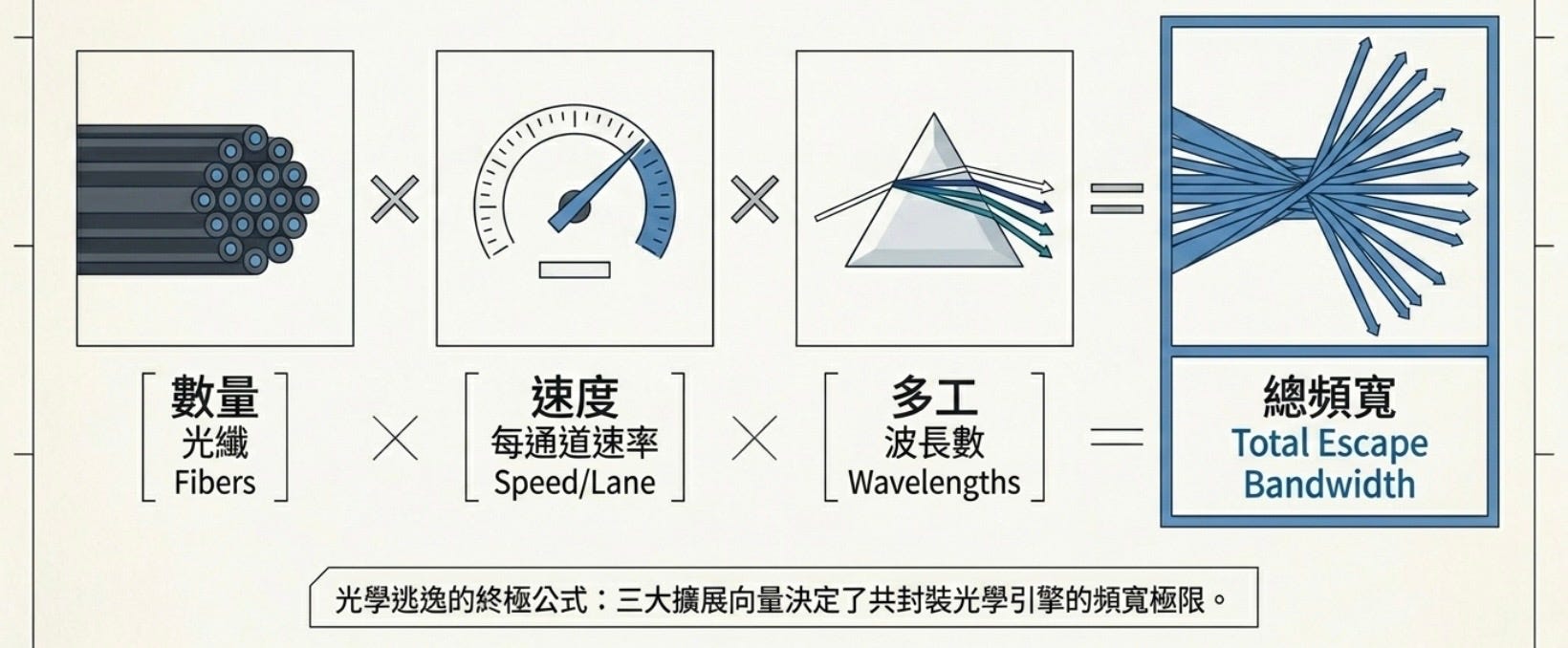

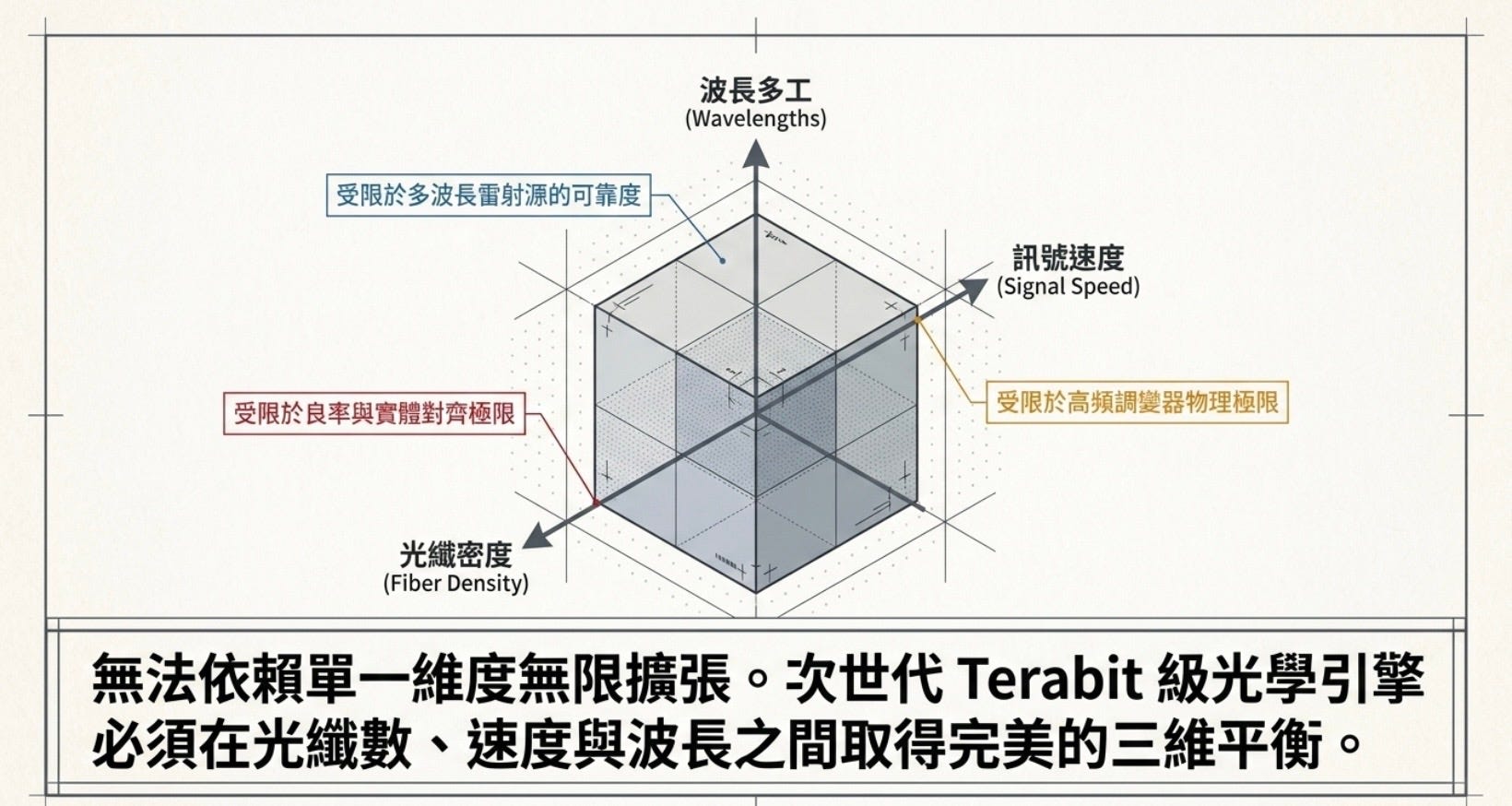

透過共同封裝光學引擎（Co-packaged optical engines）將訊號向外傳輸的總光纖頻寬取決於三個關鍵向量：光纖數量、單通道速度、以及每條光纖的波長數。針對這三個向量，業界分化出兩種設計理念：「快速且窄（Fast and Narrow）」（光纖少但通道速度極快）與「慢速且寬（Slow and Wide）」（光纖數量龐大密集但單一頻寬較慢）。
增加光纖數量（More fiber pairs）

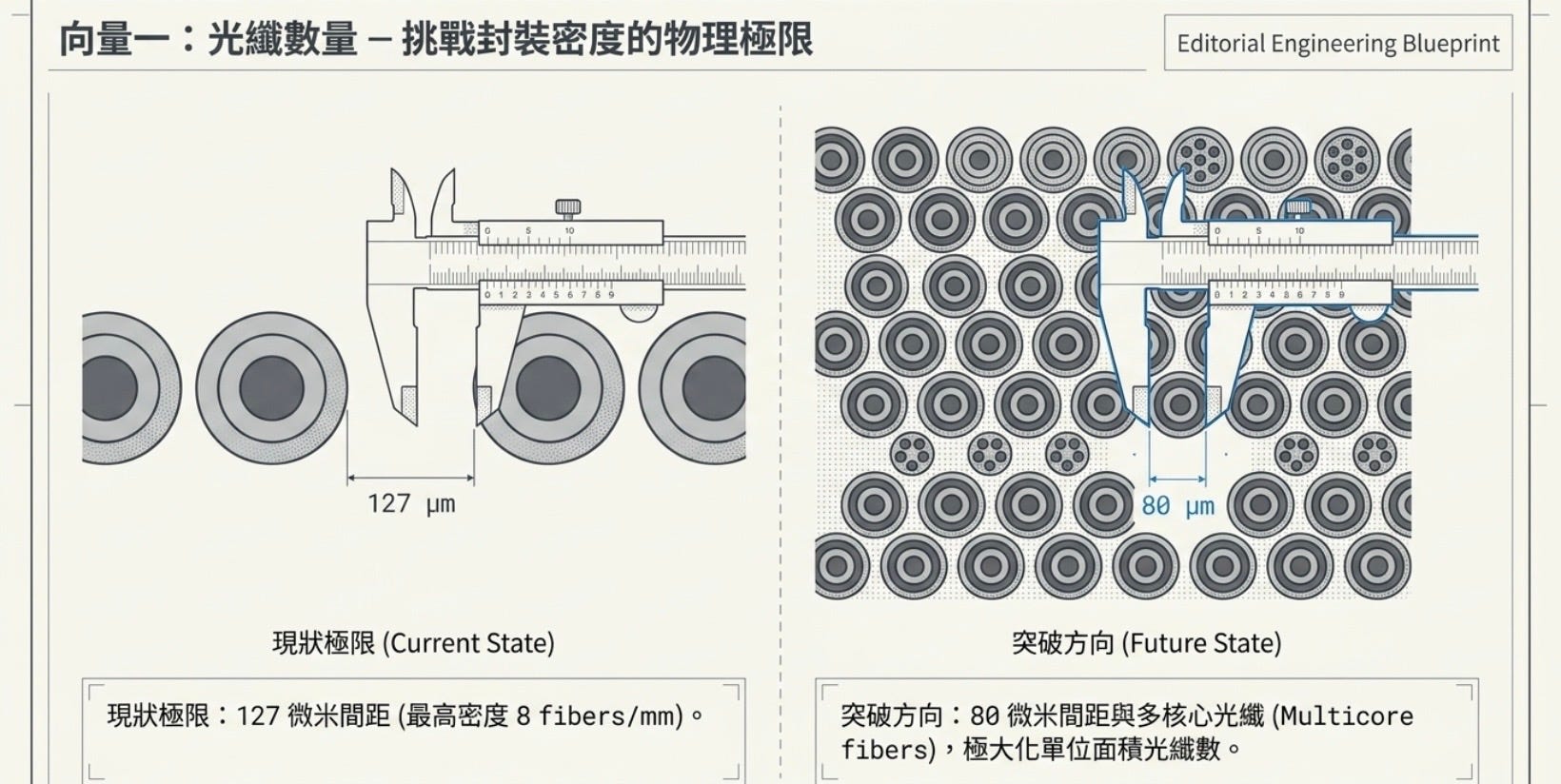

光纖密度受限於光纖間距，目前光纖的最小間距為 127 微米（µm），亦即每毫米最多容納 8 條光纖；業界正致力於朝 80 微米間距與多核心光纖發展，以提升特定面積內的容納量 。
製造與封裝挑戰：
光纖對齊（fiber alignment）之所以長期高度依賴人工，本質原因是光的耦合容差極小，但封裝系統同時存在材料、熱、機械、製程三種以上的不確定性，而且目前很多關鍵步驟仍無法完全「被動對準（passive alignment）」。問題容易導致良率下降；即便使用了 Ficontec 等公司的自動化工具，整體的吞吐量依然偏低 。另外邊緣耦合（Edge coupling）技術受限於只能做成單排光纖陣列；而光柵耦合（Grating coupling）則能支援多排設計，上詮 FOCI（3363.TW）目前已成功開發出 40 與 80 通道 的 FAU（光纖陣列）技術，對應未來 1.6T、3.2T 至 6.4T 的高速光互連規格。其中，80 通道 為目前高階應用的重要指標規格。
提升單通道速度（Speed per lane)
Baud rate 決定每秒傳送的符號數。目前先進系統的運作標準為 100 Gbaud，業界正向 200 Gbaud 邁進 。要求調變器能在更高頻率下切換，調變器（MZM）目前最被看好能達成 200 Gbaud 的目標 。
調變（Modulation）決定每個符號能承載的位元數。目前業界廣泛採用 NRZ（1 bit/符號）與 PAM4（透過4種振幅達到 2 bits/符號）。研究單位正將其擴展至 PAM6（約 2.6 bits）與 PAM8（3 bits），並探索利用光的不同相位結合振幅來達成更高階調變，例如 DP-16QAM 可創造 256 種可能訊號，提供高達每訊號 8 bits 的傳輸量 。
增加波長數量（Wavelength Division Multiplexing, WDM）
光纖能同時承載多種不同波長的光。舉例來說，若單一光纖包含 8 個波長，每個波長傳輸 200Gbit/s，總容量即可高達 1.6 Tbit/s 。目前商用 DWDM 解決方案通常提供 8 個或 16 個波長配置 。擴展波長數量的核心挑戰，在於開發能穩定且高效產生多通道光線的雷射源。目前 Ayar Labs（採用 Sivers 雷射）與 Scintil 的晶圓級 InP 雷射皆可支援達 16 個波長。

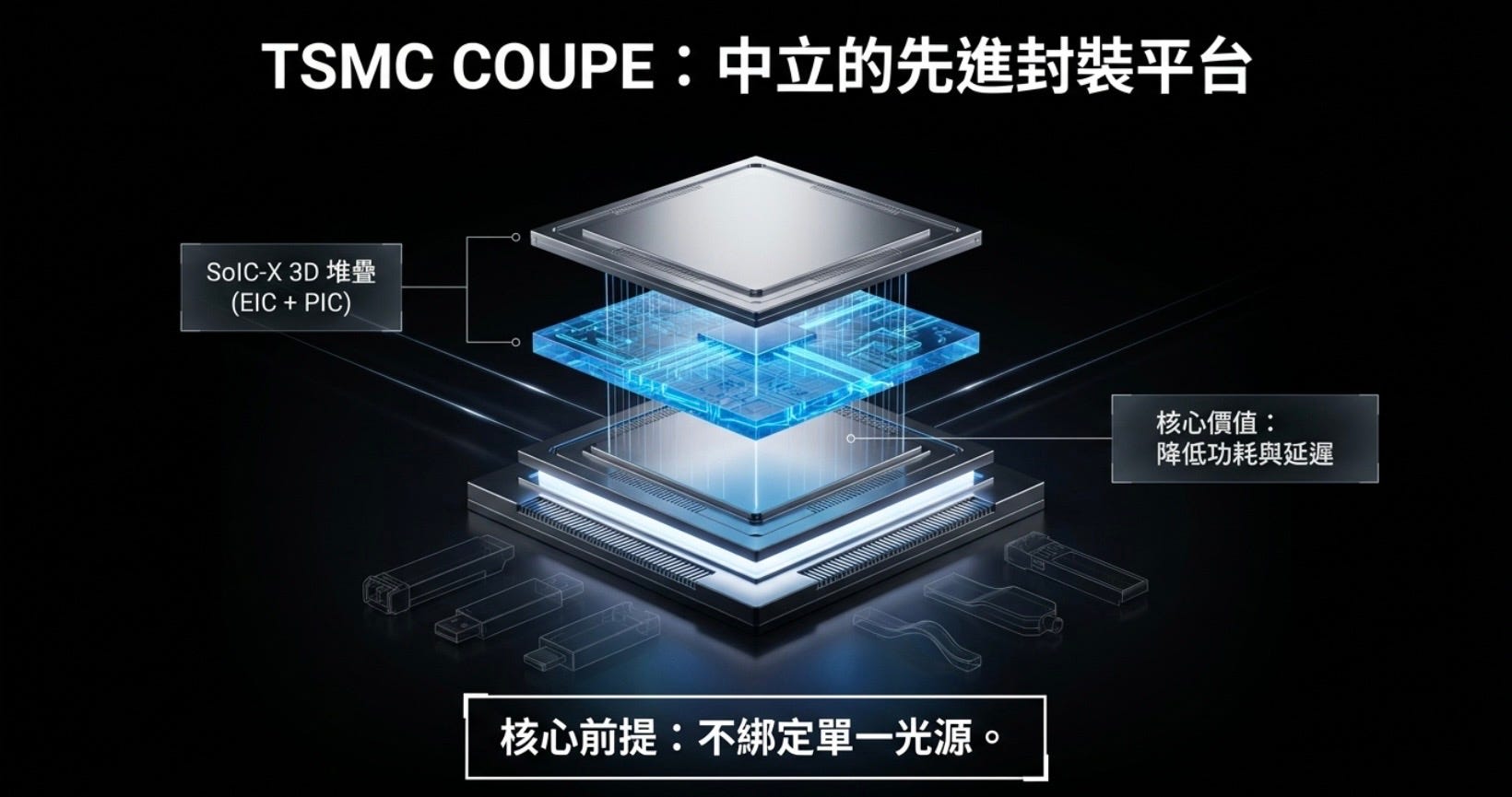

TSMC COUPE（緊湊型通用光子引擎）本身是一個「中立的先進封裝平台」。它透過 SoIC-X 技術將電子 IC (EIC) 與光子 IC (PIC) 3D 堆疊，目的在於降低功耗與延遲，並非綁定特定雷射來源。因此，Coherent、Lumentum 與 Ayar Labs 都能（且已經）與 TSMC COUPE 結合。評估哪個「較佳」，完全取決於您要解決的是 AI 網路層 (Scale-out)還是算力互連層 (Scale-up)的瓶頸。

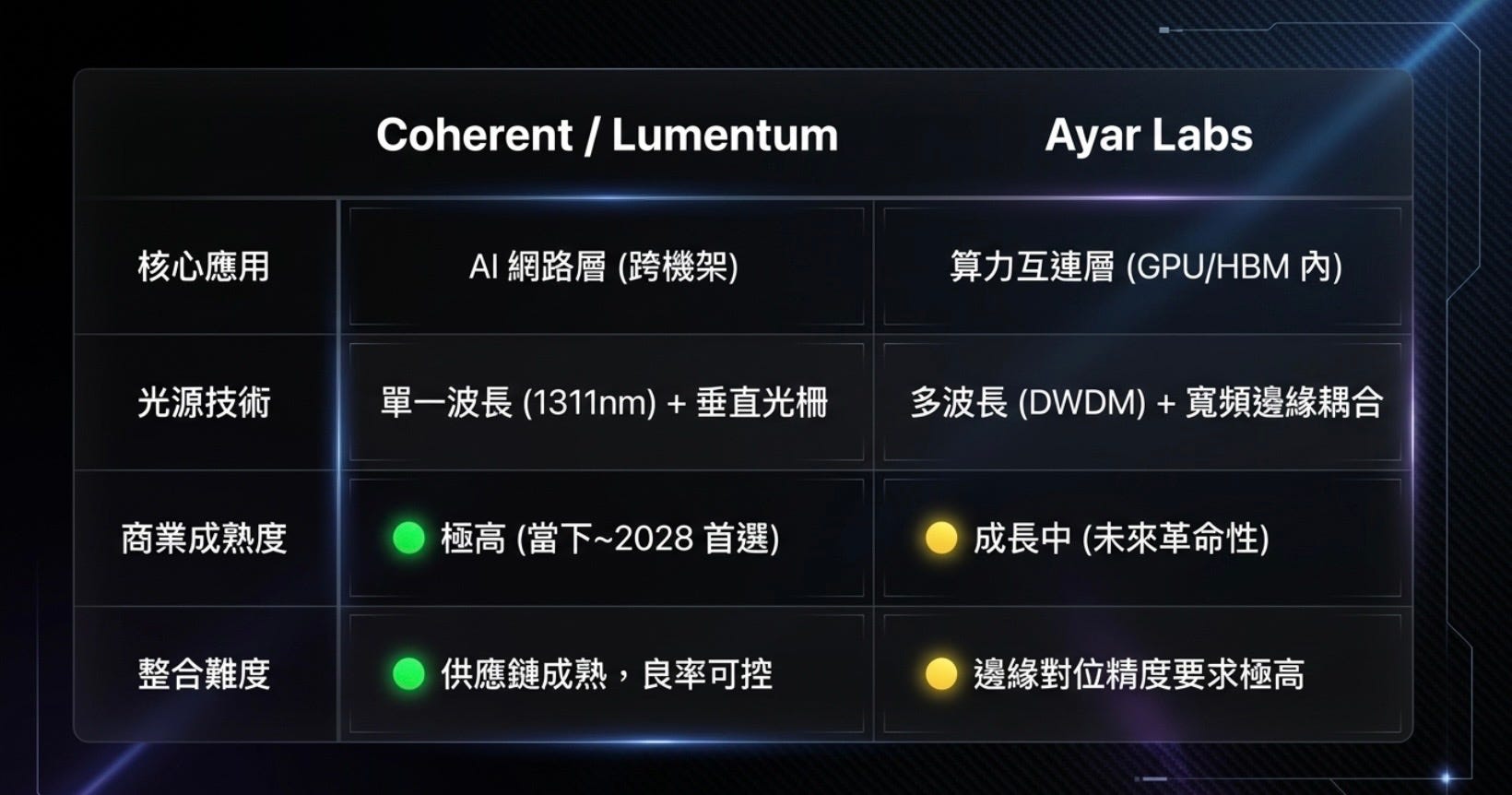

Coherent / Lumentum + TSMC COUPE：贏在「商業成熟度」與「網路交換機」
這是目前能見度最高、也是 NVIDIA 與 Broadcom 等網通巨頭已經押注的主流路徑。

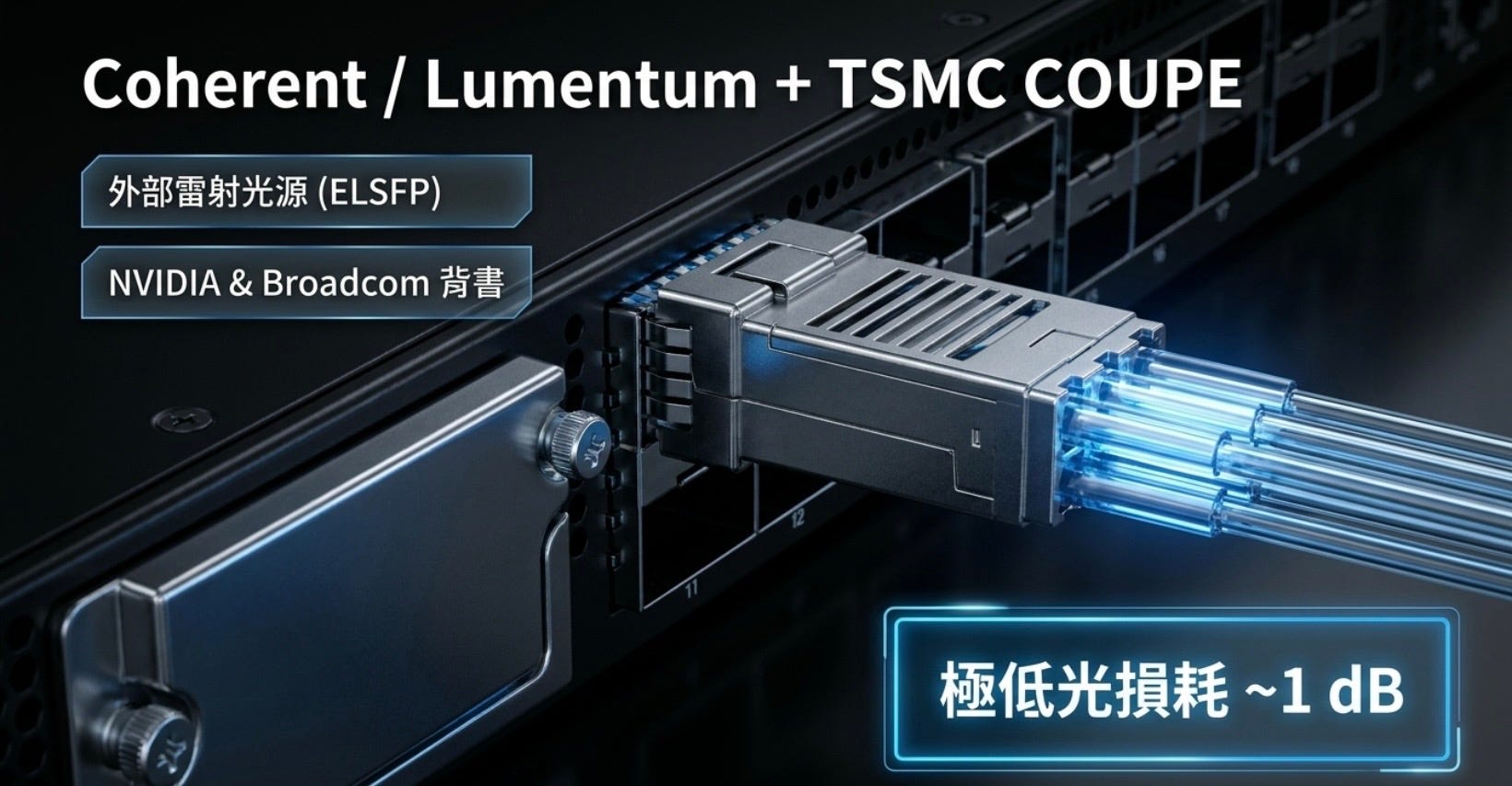

採用外部雷射光源 (ELSFP)。Coherent 或 Lumentum 提供高功率、單一波長（1311 nm）的雷射模組，插在機殼前面板。光線透過光纖導入封裝在交換機晶片旁邊的 TSMC COUPE 光學引擎中。TSMC COUPE 支援垂直光柵耦合器 (Grating Coupler, GC)。光柵耦合器對波長與極化非常敏感，而 Coherent/Lumentum 提供的正是高功率、極化穩定的單一波長光源。根據台積電的數據，在 1300-1320 nm 頻段，這種搭配的光損耗極低（僅約 1 dB）。 主要用於跨機架的 AI 網路交換機（如 NVIDIA 的 Quantum-X 平台）。將雷射放在外部，遠離高溫的交換機 ASIC，可以大幅延長雷射壽命並方便熱插拔替換。這個組合是絕對的首選。它的良率最可控、供應鏈最成熟，是解決跨機架數據傳輸最穩妥的方案。
Ayar Labs + TSMC COUPE：贏在「極致頻寬密度」與「GPU 互連」

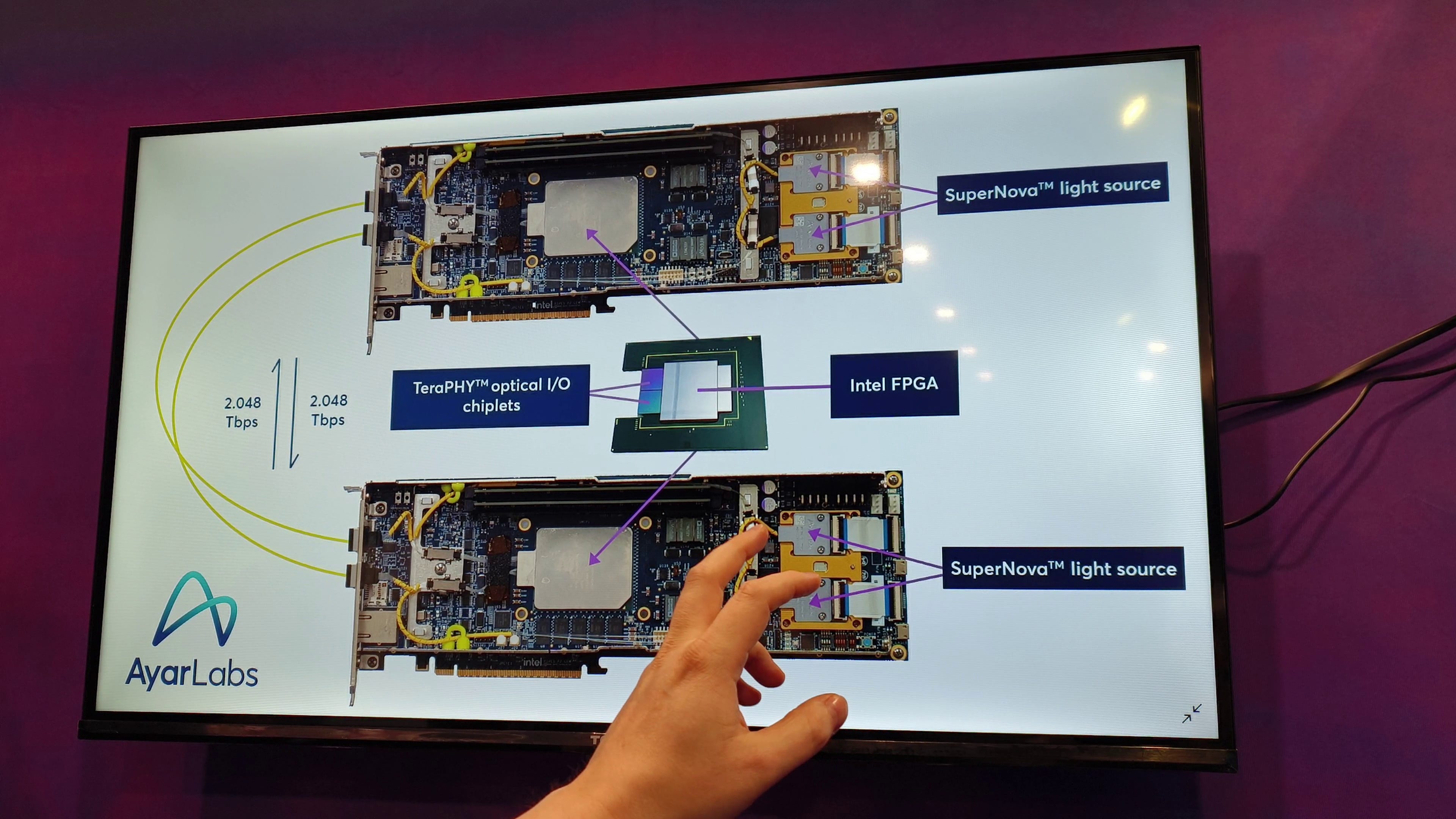

Ayar Labs 走的是多波長 DWDM（高密度波長分波多工）路線。他們與世芯 (Alchip) 在 2025 年 9 月的 TSMC OIP 論壇上，已經正式展出了基於 TSMC COUPE 的合作方案。 Ayar Labs 的 SuperNova 外部雷射提供 8 到 16 種不同波長的光，導入其專屬的 TeraPHY 光學 I/O 小晶片中。而這個 TeraPHY 晶片，正是透過 TSMC COUPE 封裝技術與主運算 ASIC 整合在一起。

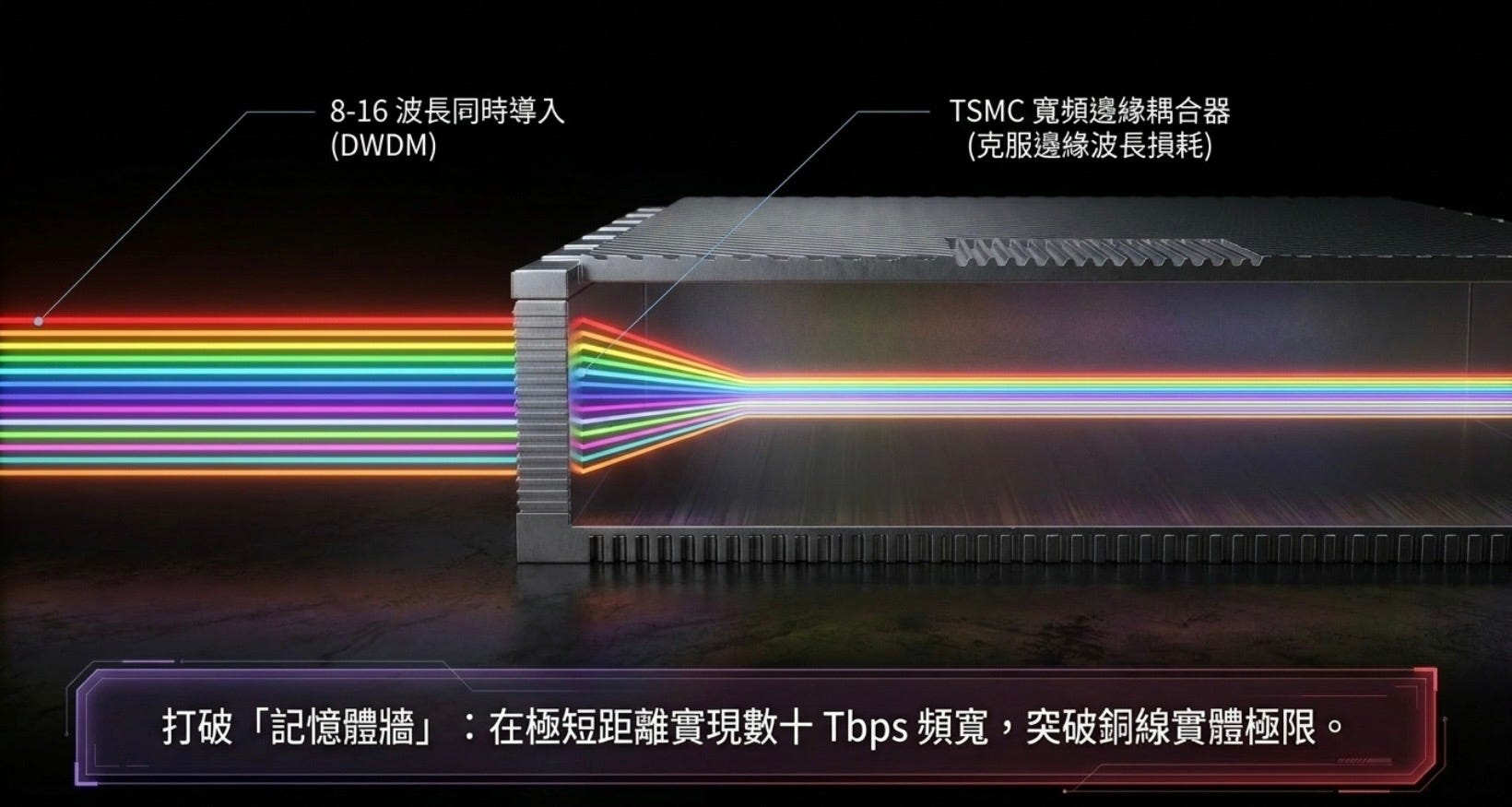

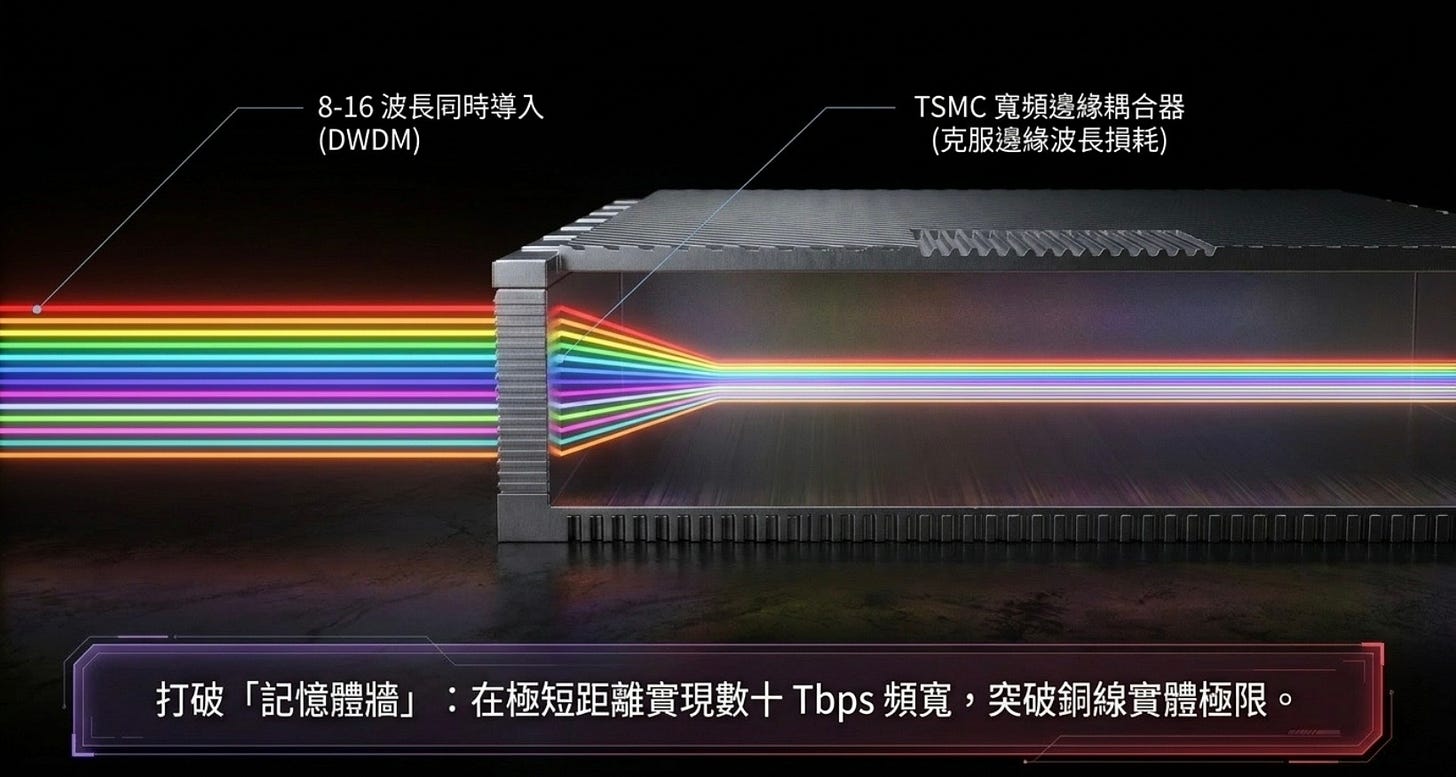

由於 Ayar Labs 需要同時導入 16 個波長，如果用傳統的光柵耦合器 (GC)，邊緣波長的光損耗會非常嚴重。為此，TSMC COUPE 發展了寬頻邊緣耦合器 (Broad-band Edge Coupler)來應對。雖然邊緣耦合的對位精度要求極高，但能讓多波長光源順利進入晶片。應用上則專注於 GPU 對 GPU、或是 GPU 與 HBM 記憶體池之間的直接互連（如 UCIe 光學延伸）。這能在極短距離內，用最少的光纖數量實現數十 Tbps 的頻寬，打破銅線的實體極限。
如果目標是突破未來「單一巨型 AI 叢集」內部的算力瓶頸，Ayar Labs 與 COUPE 的組合是最具革命性（也最困難）的。它能讓數千顆 GPU 像同一顆晶片般運作，但量產難度與成本目前仍高於單波長方案。
矽光子（SiPh）新創獨角獸 Ayar Labs：次世代CPO 開拓者
Ayar Labs 成立於 2015 年，在美國加州矽谷（San Jose/Santa Clara）發展，由包括麻省理工學院（MIT）等美國高校的研究者創辦，主要基於光學 I/O（optical interconnect）與矽光子整合技術。2026 年 3 月完成 5 億美元的 E 輪融資，全面推動量產。此輪融資（E輪）由路博邁（Neuberger Berman）領投，其他投資者包含聯發科（MediaTek）、卡達投資局（QIA）、世芯科技（Alchip）、方舟投資（ARK Invest）、Insight Partners、紅杉資本（Sequoia Capital），以及美國總統川普長子擔任合夥人的 1789 Capital (正是早前向Nvidia 變相出售Groq 的股東之一）。常務董事 Gabe Cahill 表示，Ayar Labs 在不久的將來擁有進行首次公開募股（IPO）的「極佳機會」。
其核心產品分為兩部分：

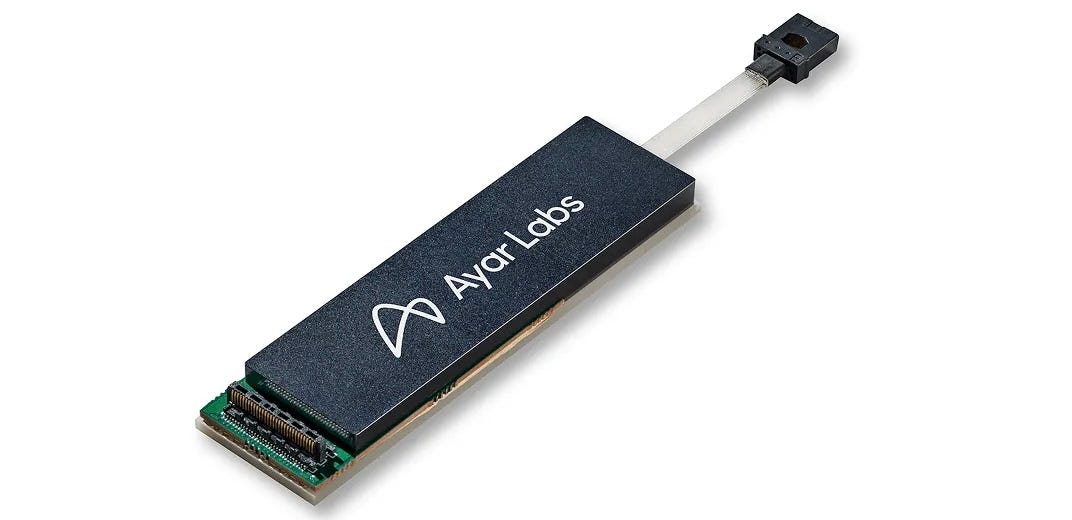

TeraPHY™ 光學 I/O 晶片：負責光電訊號轉換的小晶片（Chiplet），設計上能直接與運算晶片進行同質或異質整合。
SuperNova™ 外部光源**：由於矽基板本身不發光，必須依賴獨立的雷射光源模組（ELSFP）來提供穩定且純淨的光波。
Ayar Labs 的光學晶片要與強大的 AI 加速器（如 GPU 或 ASIC）完美融合，極度依賴頂尖的先進封裝技術，這正是 TSMC 的主戰場。
Ayar Labs 先前與台灣特殊應用晶片（ASIC）設計廠世芯-KY (Alchip) 達成戰略合作，正是透過 TSMC 的 COUPE（緊湊型通用光子引擎，Compact Universal Photonic Engine）技術以及 SoIC (系統整合晶片) 等 3D 先進封裝流程，將 Ayar Labs 的光學 I/O 晶片與高效能運算晶片無縫整合。TSMC 提供的製程與封裝生態系，讓 Ayar Labs 的高頻寬密度設計得以從概念驗證，正式跨入能滿足超大型資料中心（Hyperscalers）需求的大規模量產階段。
Sivers Semiconductors (SIVE)：Ayar Labs 核心雷射光源的心臟供應商
Sivers Semiconductors（瑞典掛牌，股票代號 $SIVE、美國OTC 代號$SIVEF）是全球知名的光子與無線技術供應商，也是 Ayar Labs 光學技術的關鍵上游基石。Ayar Labs 的 SuperNova™ 光源模組中，最核心的發光元件就是由 Sivers 提供的製化的 InP（磷化銦）「分散式回饋 (DFB) 雷射陣列」。雙方聯手開發並展示了符合 CW-WDM MSA 標準的 16 波長光源模組。Sivers 將其 DFB 陣列封裝進模組中，將雷射多工處理並分離成不同波長，能夠在一條光纖上乘載龐大的雙向頻寬（最高達 16 Tbps）。Ayar Labs 已與 Sivers 簽署供應協議與預購合約。Sivers 的高良率量產能力，直接決定了 Ayar Labs 推進 AI 基礎設施市場的交貨規模。
